何時でもパワーウィンドーVer03 TRタイマー版

■ 何時でもパワーウインドーTR版　Ver03　車中泊便利アイテムキーオフ時全席時限開閉可能。

　初版記事2013/10/01 　2019/01/13　最終更新2024/10/11
★この記事より高性能版もあります。【何時でもパワーウィンドウ】Ver05-FET版
TR版は【何時でもパワーウィンドウ】機能がローコストで実現できる。
　

　　モニター販売コーナー新設　　取付説明書モニター報告
　
車中泊時など駐車中などで窓開閉が自由に出来ない！
これを解決するのが、【何時でもパワーウィンドウ】機能追加の電子工作DIYです。
このDIYは電装回路の改造やサブバッテリー等必要とせず、室内ヒューズボックスでのヒューズ差替えのみです。復元も簡単です。

【何時でもパワーウィンドウ】とはキーオフ後でもパワーウィンドウスイッチの操作が一定時間（タイマー動作）可能とする機能です。
エブリイなどスズキ系とダイハツの軽のPWヒューズは30A角型ヒューズで全窓ひとまとめです。他車は窓毎にヒューズがある。
従ってキーオフ後ではPWヒューズの前に電源挿入すれば動作可能になりますがこの直結動作は様々なトラブル発生になります。
直結動作はIG配線系統に電気が供給されてしまいます。IG系はイグニッション系FANなど通電されると最低でも3～5A程度流れ、バッテリが上がってしまいます。この対策、逆流防止が必須となります。

他車種の場合　大半、ホンダ車NBOX、トヨタノア/ＶＯＸＹなどは前後まとめ、又はドア毎に複数のヒューズがあります。

トヨタ車例、電源挿入はPW/RL PW/FLの前後2つですがここではなくGAUGEヒューズの様です。
但し、ヒューズボックスの電源挿入だけでは逆流により他の機器が動作します。
大半の他車は取出し、挿入ヒューズはいずれもエブリイと同じ低背ヒューズです。旧車はミニヒューズが多い。
ミニヒューズ採用は旧車。低背ヒューズホルダーにミニヒューズを差す事は出来ますが逆は不可能。

【何時でもパワーウィンドウ】各Ver共通の特徴、解説　(DA64Wの場合)

逆流防止回路採用。【何時でもパワーウィンドウ】化するとキーを抜いている時、パワーウィンドウ回路のみ通電されますので省エネとなります。ナビなどＡＣＣ機器やファン、エンジン点火装置へは通電しません。
逆流防止機能がなければIGN軽、ブロワファン、ワイパー、ウォッシャー、シートヒーター、デアイサーデフォッガーなどにＳＷ入っていれば通電しバッテリ上がりの原因になります。
基板、配線などの設計容量は安全の為10A程度としました。15Aヒューズで保護。従って窓開閉は複数操作すると電源取り出し側追加ヒューズ15Aが飛びます。

★安全注意事項：★
この追加機能は子供のいたずらなどで挟み込み事故の危険性があります。遊ばせない、中継コネクタを抜いておくなど十分ご注意ください。2窓以上同時操作禁止、ヒューズが飛びます。

■ 【何時でもパワーウインドーTR版　Ver03】　逆流防止回路付

以下の記事はVer03。トランジスターワンショットディレイタイマーリレー回路 + 逆流防止回路付2013/10
2018/10/20 一部部品変更、リレー基板内に変更し新基板作成　更新しました

■ 【何時でもパワーウィンドウ】TR版　Ver03 回路特長

トランジスタ２石を使用したタイマーとメカ式リレー、逆流防止回路で構成したシンプルなものです。
固定タイマー約60秒。追加はもう一度押せば追加延長できるので可変の必要もない。
待機時の消費電流（暗電流)はほぼゼロ・動作時回路電流はリレーの励磁電流70mA程度消費します。PWは凡そ5A～10A前後。　
FET版同様にワイヤレス化も可能です。ワイヤレス追加で待機電流が5ｍA～15mA増加する。(モジュール、電源により差がある。)

■共通注意事項
取付時の誤接続がないか注意！PW２個以上同時操作禁止！PW挿入側逆挿入は通常時も動作しなくなる。取り出し側追加ヒューズは2箇所以上同時操作すると飛ぶ。逆流防止アダプタは逆差ししても動作しないだけです。(PWヒューズ2ケ所の場合は他の窓に逆流する場合があります)
幼児のいたずら事故に注意が必要です。←元又は中継ソケットでケーブルを抜く事により対策可能です。

難易度3：★★★★

【何時でもＰＷ-Ver03】　回路図・基板　　配線,基板図ケーブル変更につき、差替えました
	R1　150Ｋ、C1 100uFによる時定数で動作時間が決まります。実測約55秒となりました。100K～150Ｋでも良い。押しボタンにLEDを内蔵しターマー動作中を表示させる。待機時消費電流は測定不能値です。追加ヒューズは15Aとします。（1窓のみ操作制限）オートストップ時瞬時12A程度流れます。（１ドア当たり）逆流防止ダイオードは30Ａの大容量2個入りを使用し、放熱アルミ板を使用します。
	リレー型名変更に伴いPCBも変更。終了リレーはTB1-160C　小型ですが25A流せます。このPWBもリレーが秋月電子取り扱い終了に付在庫分のみ基板パターンはリレー等使用パーツにより変更があります。
	TB1-160Cリレーが手配不能によりSRA-12VDC-CLに変更しました。その他は同一です。
	電源取出しヒューズホルダー 2018年頃から左画像の様な電源取出しヒューズがamazonでも見かける様になりました。元のヒューズ、追加ヒューズ、取り出し線がユニット部品化されています。コストアップにはなりますが面倒な加工無しで使えます。連続最大10Ａくらいまでは使えそうです。当然窓の開閉の同時操作は無理です。エブリイの場合は3A程度で停止時に10A位流れるようです。左側が常時電源側です。
	パワーウィンドウヒューズ電源挿入アダプター逆流防止大容量ショットキーバリアダイオード、30Aスローブローヒューズをセットに配線組品としたものです。 30A角型ヒューズは軽スズキ系、軽ダイハツ系に使用されています。しかし殆どのメーカ各社は低背ヒューズを使用し窓毎4個又は前席後席2個などに分割しています。動かしたい窓毎にこの逆流防止ユニットの分岐追加が必要になります。
	★パネル埋込型スイッチについて画像のスイッチは16φ、12V無極性電球色LED内蔵、モーメンタリ型（押している時オン）を使用します。ケーブルは電話用6極4芯の市販製品使用可能。埋込型スイッチを標準仕様とします。SW内蔵LEDは無極性です。市販リモコン送受信との併用も可能です。モニター販売あります。

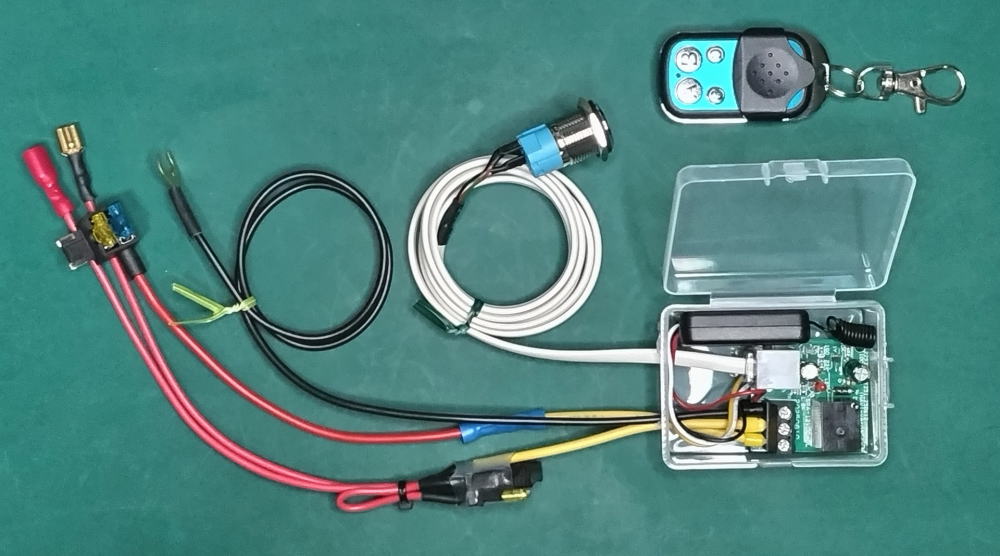

	リモコン付【何時でもパワーウィンドウ】Ver03 TR版。画像はリモコン受信モジュールを装備したもので、モメンタリスイッチはオプションとしました。受信モジュールの設定はこちらのブログ記事
	DA64W/Vヒューズボックス電源取出しは左上から３個の低背ヒューズのいずれか。エーモンE579などを使う場合は上から2個目に差します。(D/Rヒューズ) DA17W/Vも右へ90度回転させただけで同じです。 ●が取出し側（内側が常時電源）ＰＷヒューズの下側がIGN側、上がＰＷ側です。逆では通常時動かなくなる。確認方法はヒューズを抜いてIGN位置で通電しているとIGNです。
	DA17Wヒューズボックス　ヒューズタップ、PW挿入の正規差込方向です。電源取出しリード線を上方向少し無理に曲げなければ装着できません。画像は愛知県のM・K様提供です。

【何時でもＰＷ-Ver03】　回路図・基板　　配線,基板図ケーブル変更につき、差替えました
	R1　150Ｋ、C1 100uFによる時定数で動作時間が決まります。実測約55秒となりました。100K～150Ｋでも良い。押しボタンにLEDを内蔵しターマー動作中を表示させる。待機時消費電流は測定不能値です。追加ヒューズは15Aとします。（1窓のみ操作制限）オートストップ時瞬時12A程度流れます。（１ドア当たり）逆流防止ダイオードは30Ａの大容量2個入りを使用し、放熱アルミ板を使用します。
	リレー型名変更に伴いPCBも変更。終了リレーはTB1-160C　小型ですが25A流せます。このPWBもリレーが秋月電子取り扱い終了に付在庫分のみ基板パターンはリレー等使用パーツにより変更があります。
	TB1-160Cリレーが手配不能によりSRA-12VDC-CLに変更しました。その他は同一です。
	電源取出しヒューズホルダー 2018年頃から左画像の様な電源取出しヒューズがamazonでも見かける様になりました。元のヒューズ、追加ヒューズ、取り出し線がユニット部品化されています。コストアップにはなりますが面倒な加工無しで使えます。連続最大10Ａくらいまでは使えそうです。当然窓の開閉の同時操作は無理です。エブリイの場合は3A程度で停止時に10A位流れるようです。左側が常時電源側です。
	パワーウィンドウヒューズ電源挿入アダプター逆流防止大容量ショットキーバリアダイオード、30Aスローブローヒューズをセットに配線組品としたものです。 30A角型ヒューズは軽スズキ系、軽ダイハツ系に使用されています。しかし殆どのメーカ各社は低背ヒューズを使用し窓毎4個又は前席後席2個などに分割しています。動かしたい窓毎にこの逆流防止ユニットの分岐追加が必要になります。
	★パネル埋込型スイッチについて画像のスイッチは16φ、12V無極性電球色LED内蔵、モーメンタリ型（押している時オン）を使用します。ケーブルは電話用6極4芯の市販製品使用可能。埋込型スイッチを標準仕様とします。SW内蔵LEDは無極性です。市販リモコン送受信との併用も可能です。モニター販売あります。

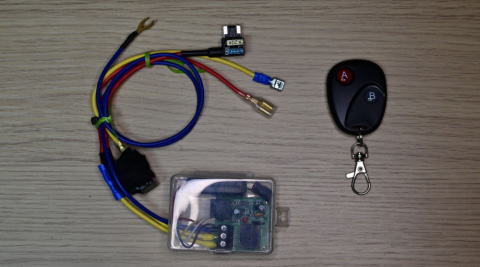

	リモコン付【何時でもパワーウィンドウ】Ver03 TR版。画像はリモコン受信モジュールを装備したもので、モメンタリスイッチはオプションとしました。受信モジュールの設定はこちらのブログ記事
	DA64W/Vヒューズボックス電源取出しは左上から３個の低背ヒューズのいずれか。エーモンE579などを使う場合は上から2個目に差します。(D/Rヒューズ) DA17W/Vも右へ90度回転させただけで同じです。 ●が取出し側（内側が常時電源）ＰＷヒューズの下側がIGN側、上がＰＷ側です。逆では通常時動かなくなる。確認方法はヒューズを抜いてIGN位置で通電しているとIGNです。
	DA17Wヒューズボックス　ヒューズタップ、PW挿入の正規差込方向です。電源取出しリード線を上方向少し無理に曲げなければ装着できません。画像は愛知県のM・K様提供です。
