 ★オリジナル開発の車中泊キャンピングカー用自作品、車載電子基板のモニター販売コーナーです★
  ■プリント配線基板他領布：有償/無償配布についてお願い事項
**ご注文前に必ず注意事項をお読み下さい**
****注意事項を了解頂いた上で注文手順にお進みください****
******当HPはパソコンから閲覧を推奨します*******
--お知らせ--
ＳＬエブリイホームメイドキャンパーをご覧いただきありがとうございます。2020年で後期高齢者の運営になりました。現在の在庫分と、 体調次第で追加製作は可能ですがそれも無理となれば縮小、終了致します。不定期で休止を繰り返しています。 最新情報はブラウザ更新ボタンでチェック！
★ご注意事項 　必ずお読みください下記事項を無視されたご注文はお断り致します。
  • ご自分で組立、取付出来る電気工作知識をお持ちの方が対象です。
  • 基板など取付実装するには他に準備いただくケース、配線、端子類、ネジ、工具等が必要です。
  • 組立調整、設定が必要な基板もあります。ＨＰ内容を熟読して下さい。基板外にヒューズなど追加安全対策が必須です。
  • 取付説明書、取説等は付属しません。HPをご覧ください。
    ご不明な点はメールでサポート致します。
  • HPに記載した内容が理解できない場合は購入、取付を中止して下さい 。
  • 一品毎の手作りの為、使用部品の違い、バラツキ、初期不良は多いかと思います。交換、修理の保障期間は6ヶ月
  • 動作報告を不具合も含め到着取付後、ご連絡お願いします。読者レポートページに掲載させて頂く場合があります。
  • 無償提供分は送料程度のご寄付を。PWBとは部品が付いていない生基板です。在庫量により数量制限します。
  • 営利目的サイトではありません。当サイト関連分野での技術的興味と、管理者自身が実用に供し、スキル向上が目的。プリント基板10枚単位発注の余剰分で製作したものを主に領布ご購入頂くものです。
  • 業者様のご注文はご遠慮下さい。 ←上記のとおりですが、ブログ記事でその理由を説明しています。
  • 保障、サポートについては管理者高齢に付き予告なくご容赦頂く場合もあると思います。
★ご注文手順★上記注意事項をご了承頂き、メールでのご注文です。
　在庫、質問、お問合せ等についても下記　手順通りにお願い致します。
  1. 宛先は手入力してください　←手入力
  2. 件名記入（〇〇の注文、問合せ等）
  3. 希望品名： 取付環境(車種型式)： 要望事項(条件設定、色指定など必要都度)：
  4. お届け先の 〒： 住所： 氏名： 携帯番号 を記載し送信　(携帯はSMSで連絡時)
 極力PCからのメールでお願いします。やむを得ずスマホ使用の場合でも件名、本文に上記事項は必ず明記下さい。
折り返しこちらからの返信が無い場合、再度PCからメールください。
折り返し、お支払い方法など必要事項を 開封確認付のメールで返信致します。
終了するまでは通信履歴が残る返信メールで継続して下さい。 やむを得ず都度新規メールの場合は氏名を必ず記入

その他ご了承頂きたい事
  1. ご注文後取り置きは24時間とし連絡なき場合はキャンセルとします。
  2. 価格はほぼ原価に近いので都度変動が有ります。
  3. お支払いは原則銀行振込。発送はご入金確認後です。
  4. 24時間を越えこちらから返信が無い場合は督促再送信して下さい。
    スマホからでなくPCから送信するなど手段方法設定を変更し再度お問い合わせください。
    メールトラブルで届かない場合はSMSで連絡させていただく場合があります。 こちらからの返信は原則平日昼間。
  5. 発送について　
    送料は全国一律厚さ3センチ以内はクリックポスト便185円、3センチ以上レターパックプラス520円、ヤマト宅急便コンパクト650円～
    発送後追跡番号をお知らせしますがクリックポスト便はポスト投函です。ヤマト便以外は厚さを抑えた簡易包装です。配達指定等の希望があれば記載ください。当日発送を心掛けていますが所用等で遅れる場合もあります。入金後4日経過未連絡、到着しない場合督促連絡お願い致します。
  6. 到着連絡は無用ですが是非動作状況の連絡はお願い致します。
注；個人情報の取り扱いに際しては　個人情報保護に関する法令、国が定める指針、その他の規範を遵守致します
注；上記注意事項を無視したメールには返信しない場合もあります。いたずら、ひやかしメールが増加し困っています。
注；メール履歴保存は3年程度。削除希望があればその旨お伝えください。
新作情報
　★【何時でもナビ】Ver07DX　フルセット　6,500円　4/10開始
　★電流電圧計パネルメーター集中接続基板 1,000円
　★モバイルバッテリオートパワーオフキャンセラー基板USBTipeAオスメス 2個組1,500円

■有償・無償・完成品・PWB・領布
画像 品名・基板（PWB）名称 金額・送料 説明・内容 (現品と細部が異なる場合があります)

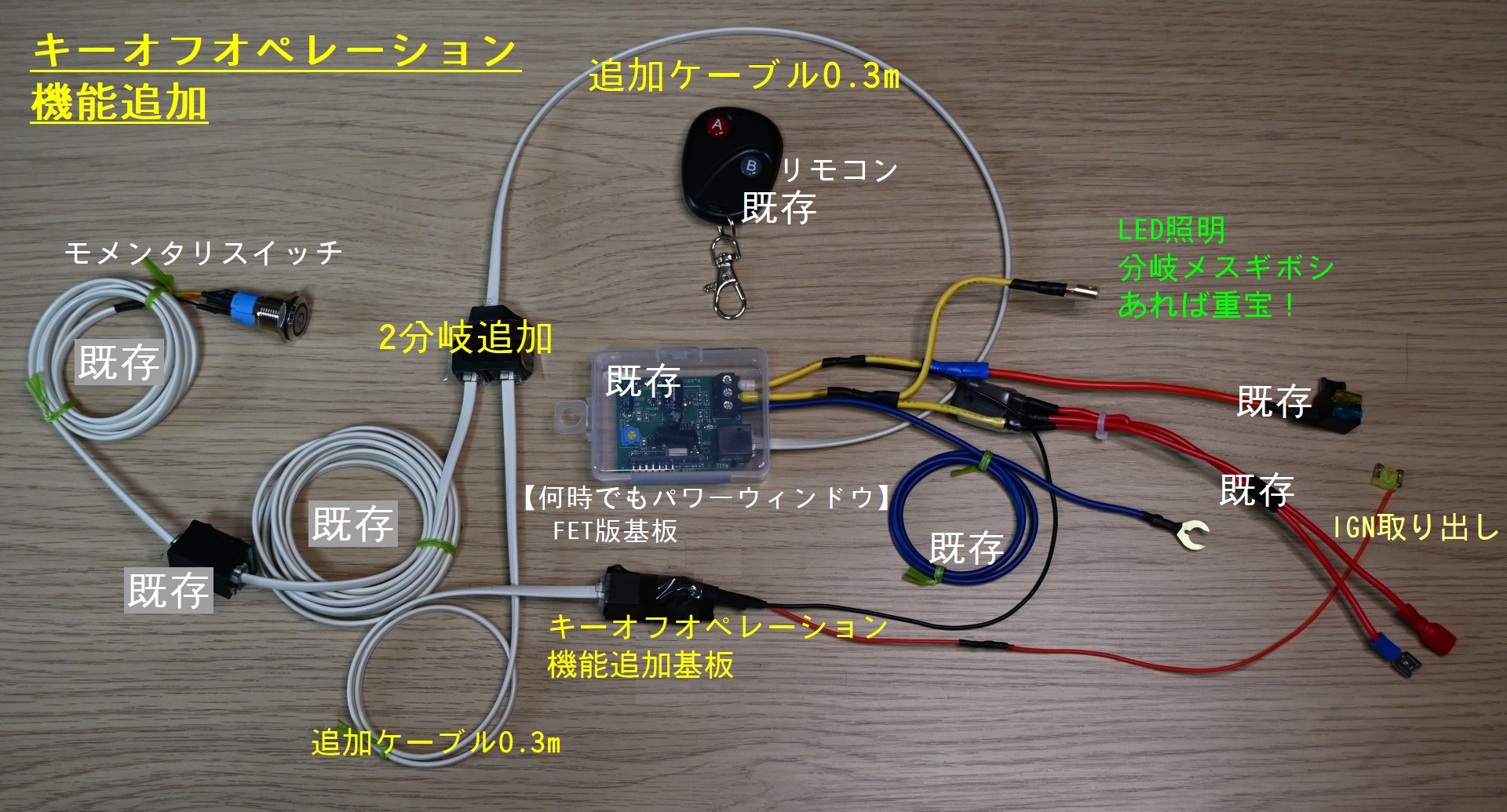

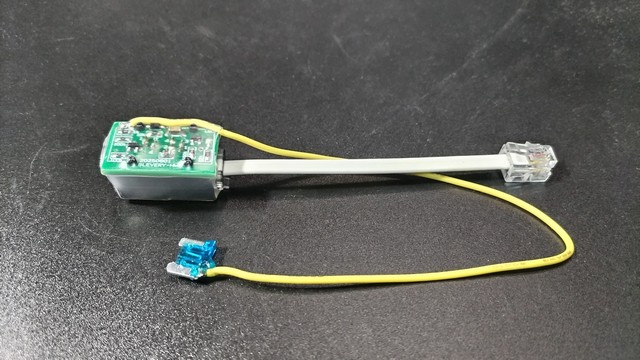

■【何時でもパワーウィンドウ】■
車中泊などでキーオフ時、パワーウィンドーを使用出来るようにするための簡単取付キットです。
 リモコン付きがお勧めです。標準ヒューズはエブリイ低背&角型、形状指定も可。SWのLEDの色希望も在庫があれば可。
タイマーは約45秒設定済（35～150秒）・その他対応車種はお問合せ下さい。取付説明書に他車種例有り
部品形状、リモコンの色調などは画像とは異なる場合があります。選択指定等出来ません。

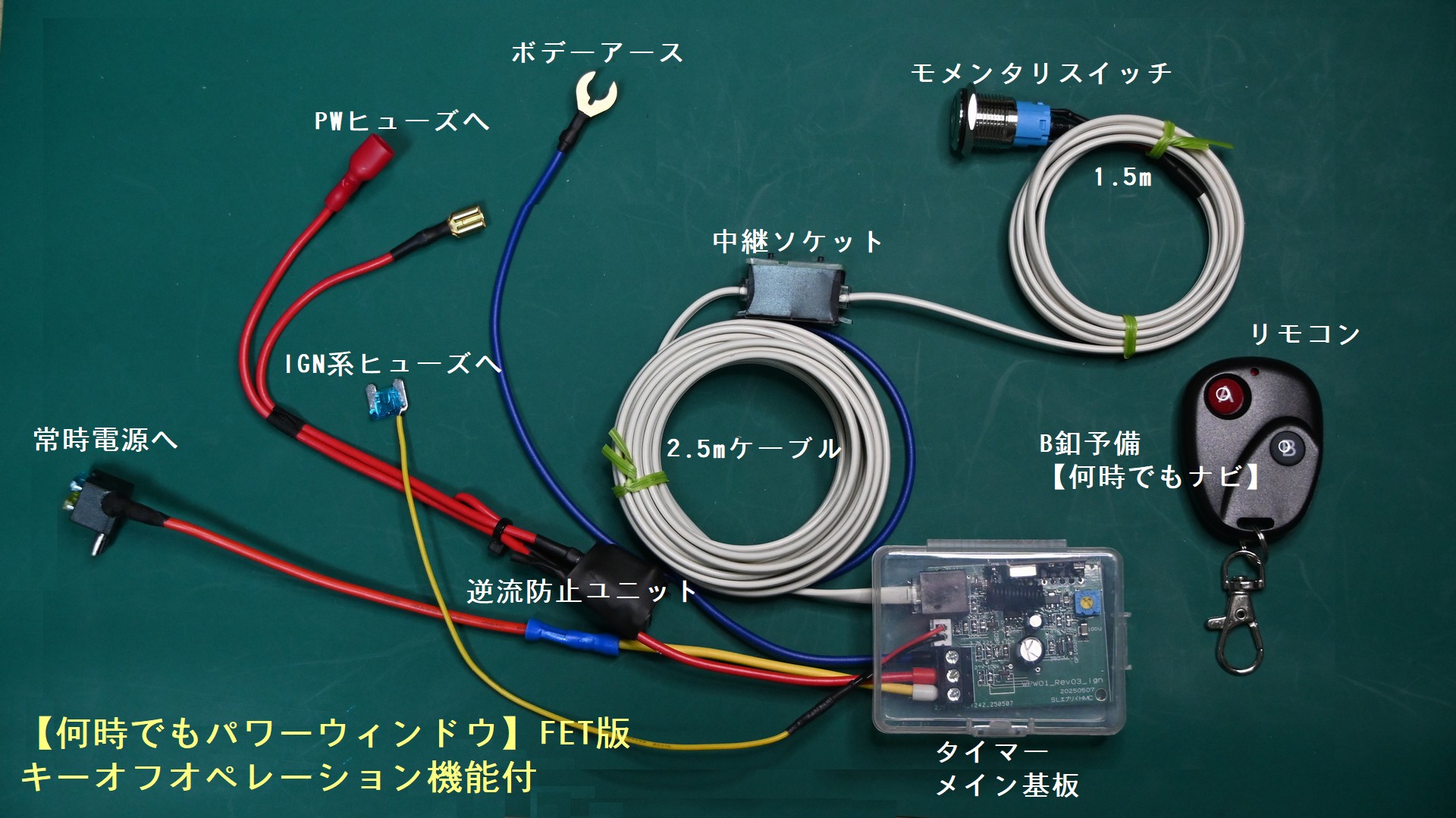

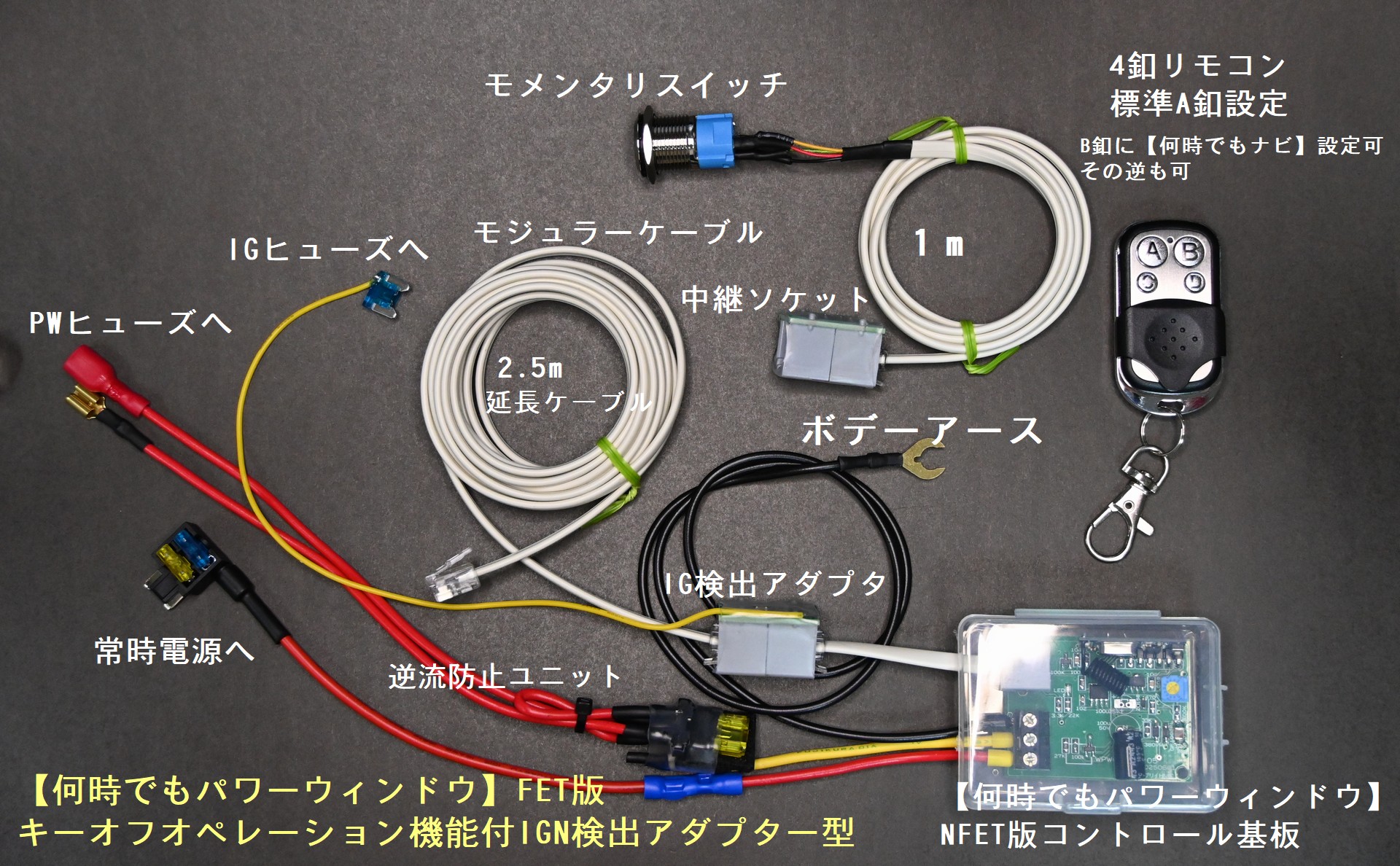

【何時でもパワーウィンドウ】  リモコン付【何時でもパワーウィンドウ】NFET版  フルセット

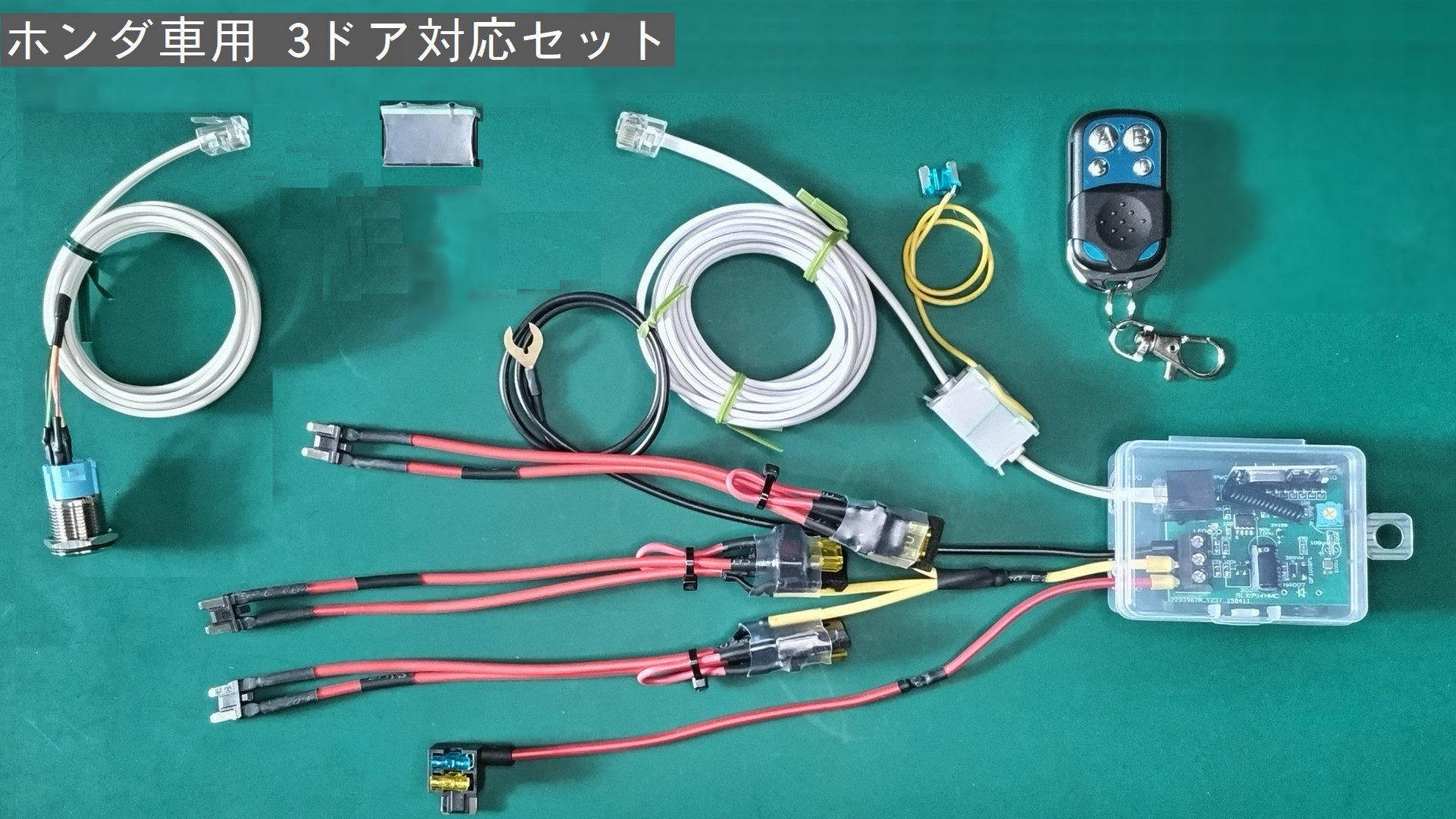

ホンダ車用2ドア対応セット8,000円		  6,500円
〒185円		  埋込SWLED内蔵1m+延長アダプターモジュラケーブル2.5ｍ,リモコン付。SWとリモコン併用  無線リモコン操作のみは 6,000円→売切れ

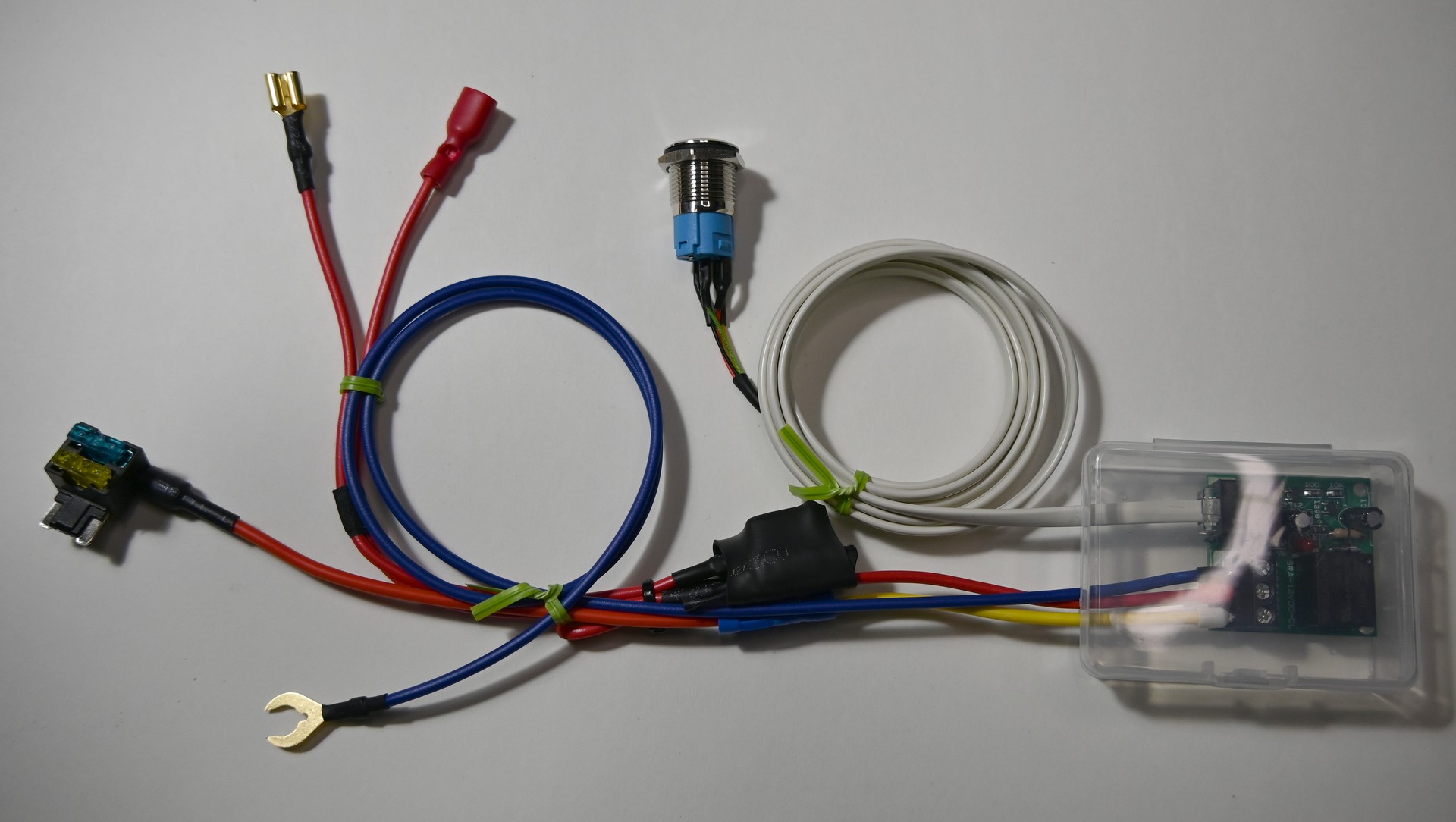

 【何時でもパワーウィンドウ】 NFET版終了  特4,500円
〒185円		  埋込スイッチLED内蔵1m+延長アダプターモジュラケーブル2.5m　(リモコン無し)

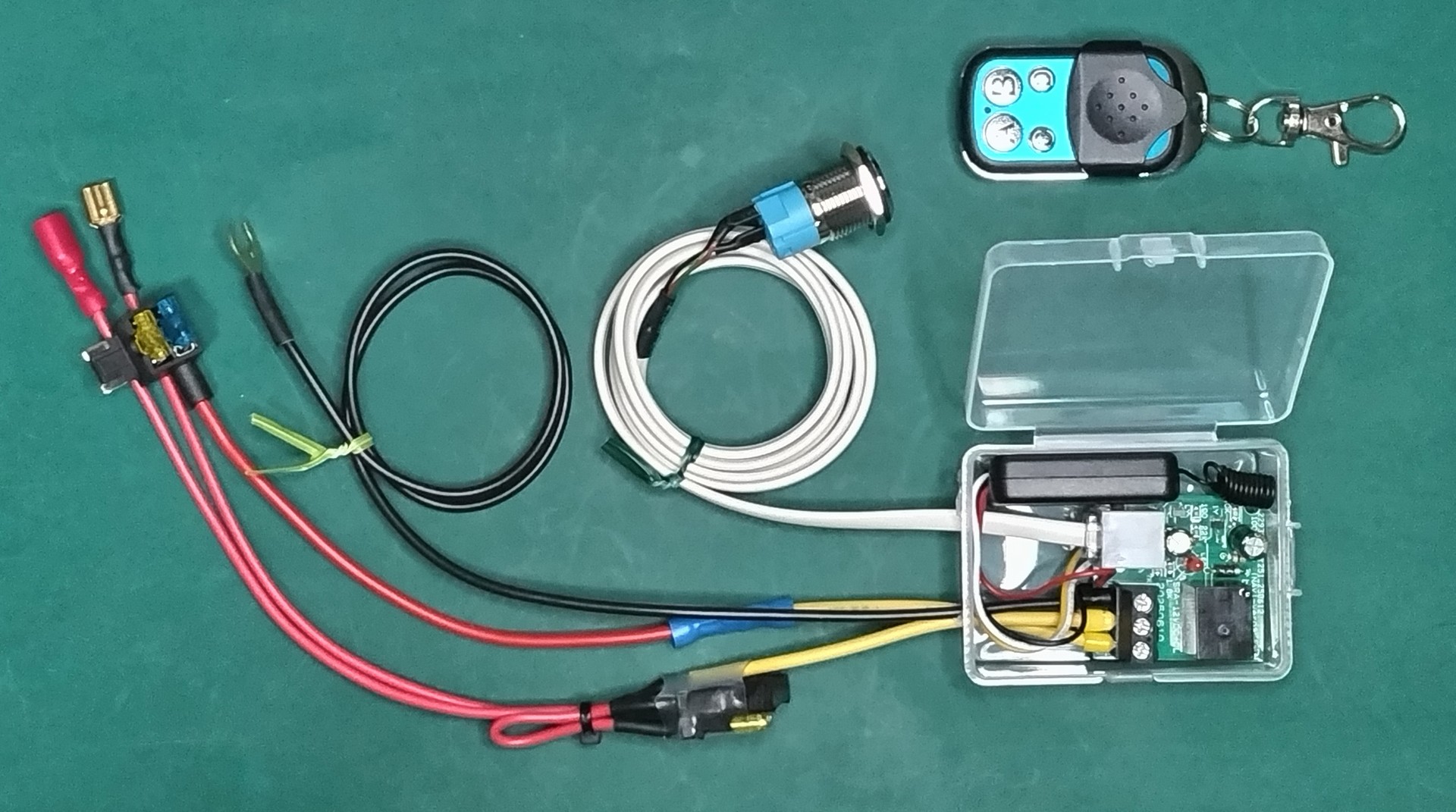

 リモコン付き【何時でもパワーウィンドウ】TR版
シンプルローコスト3個限定		  5,000円
〒185円		  40Sec固定タイマ・リレー式、SW無し
 オプション類
埋込型SW・LED色指定可能（在庫あれば）・延長ケーブル・中継コネクタ・		 価格は右記  埋込SW1ｍケーブルモジュラプラグ付1,300円、中継コネクタ(RJ11)150円、2分配器200円、1ｍケーブル 200円　2ｍケーブル 250円　3ｍケーブル 300円（市販品互換）・何れも6P4C、4P4C指定ください、6P4C⇔4P4C変換中継コネクタ300円
逆流防止ユニット15A（追加セット）
平型ミニ又は低背
〇ミニ→低背　×低背→ミニ		  1,500円 フリード、N-BOXなどドア毎にPWヒューズがある車に使用します。後席左右操作可能とするには1個追加します。逆流防止分岐コネクタ付きセット(操作は1窓毎)
リモコン追加  ワイヤレス送信・受信セット。モメンタリモードでペアリング済。画像はFET版基板接続図・2CH釦も混在します。単品も可価格1/2  2,000円 受信1ch無線リモコンリレータイプ。待機電流5ｍA以下。【何時でもパワーウィンドウ】全タイプにリモコン操作機能追加が可能。2chではMS-PSWのリモコン操作機能追加も可能。半田付が必要です。

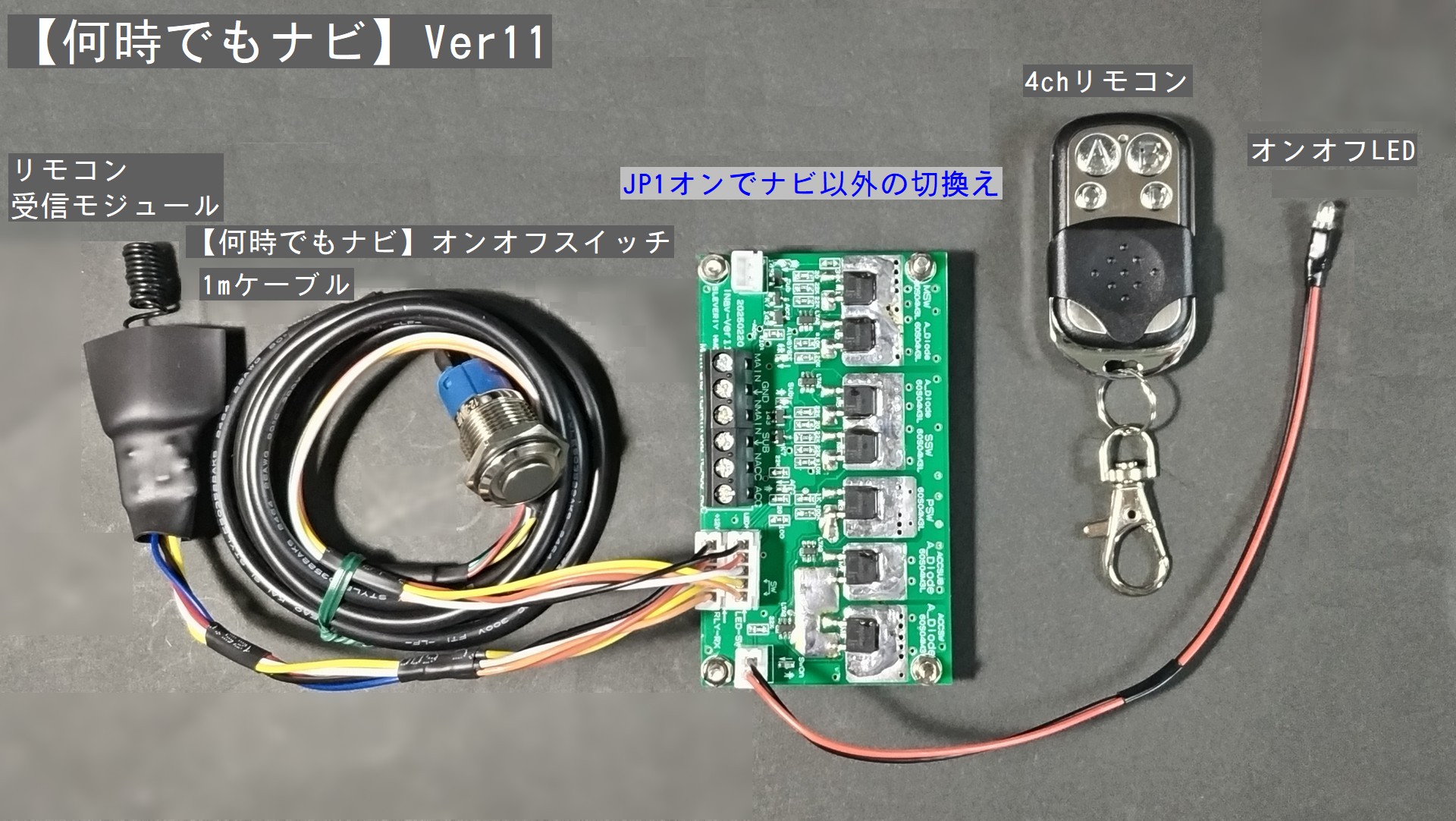

■【何時でもナビ】 車中泊などでキーオフ時、カーナビ、ドラレコなどを使用出来るようにするためのアダプター。セキュリティー対策にも。・詳細はリンクページへ　・サブバッテリーが必要です。ポータブル電源使用は要注意
注；★ご注文前に車両型式、ナビメーカー型式、サブバッテリ電源の種類型式等をお知らせください。それぞれ欠点もあります。
 リモコン付き【何時でもナビ】Ver07DX完成基板86*50フルセット在庫僅少  6,500円
クリックポスト便185円		 基板、リモコン、埋込型スイッチ1.3mのセット。他に配線材ヒューズなどが必要です。
 【何時でもナビ】最新版開発状況はブログにて　

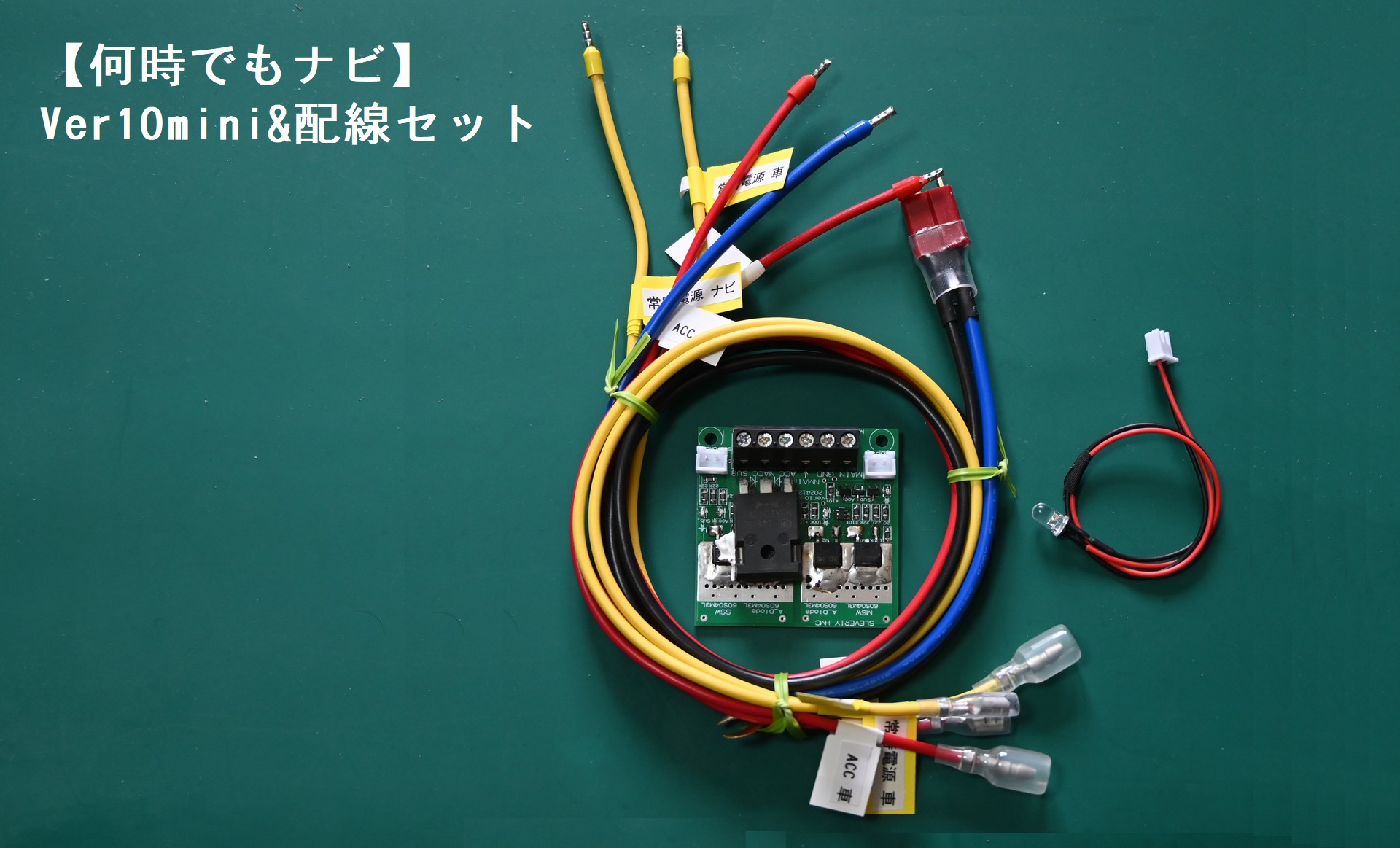

【何時でもナビ】Ver07mini版完成基板50*50在庫僅少  5,000円
クリックポスト便185円		 Ver07DXと基本回路は同じ、基板単体です。
10A程度のスイッチ、配線などが必要です。
【何時でもナビ】Ver01_tb1  【何時でもナビ】Ver01完成基板
リレー式　43*43*20
切換使用が主であればこれで充分。		  2,500円
クリックポスト便185円		  リレー式【何時でもナビ】。基板小型化。
切替後の電圧変動に対応は不可。クランキング後再起動、特にディーゼル車、アイスト車の再起動には対応不可。
 ■サブ、メインACC連動自動切替器  新開発！サブバッテリー・ポータブルバッテリーが必要です
 MS-PSWサブメイン自動切替器・アルミベース付、LEDケーブル、SWLEDケーブルセット付属　在庫僅少  6,500円
クリックポスト便185円		  FETはIRLB3813PBF又は同等品アルミ板付き。
アルミ無6,000円
設定用LCD基板無しは-1,000円
LCD&SW基板は運用時不要。TC走行充電器用と同じです。設定時のみ差替え使用可能。
■ 走行充電組込用完成基板　筐体、配電盤などに組込
 TC20C Rev02
LCD表示操作・ノイズフィルター・ケーブルセット。アルミベース 3ｍｍ厚110*90在庫僅少		  7,500円
クリックポスト便185円		  LCD基板はSW-65手作りケース付
定電圧定電流数値制御・同期整流方式・並列増強可能・運用時LCD&SWは要常時接続・最新情報はブログにも掲載
TC20A  TC20A 20A超級昇圧走行充電Ⅲ型 ハードウェア制御、完成基板インダクタ強化1.6mm*2、92*78*38mmファンサーモ基板おまけ付  4,000円
レターパックプラス便520円		  定電圧充電+電流制限。高負荷時はファン冷却必要。13.8～15.5V多回転半固定ボリューム。3mmアルミ板、サラビス取付。並列パワーアップも可能。
 10A級ＤＣＤＣ・FT114-67アミドンコア版(限定)・電圧微調整ボリューム・電流制限有67.5*72.5*高さ28mm完成基板売切れ  2,500円
クリックポスト便185円		  10A超級DCDCです13.8Ｖ～15v　18V～21V変更も可。並列パワーアップも可能、走行充電器、無線機、ノートパソコン、タケル君昇圧用にも！高負荷時コア鳴き有
 ■ ファンサーモ基板 ■12v
 冷却ファンサーモ基板39.5mm*17.5 NTCサーミスタ10KΩ付TC20C同回路のサーモファン基板  300円
クリックポスト便185円		  50℃、65℃ショートチップで変更可。12V電源、駆動はDC12VFAN 0.5A程度まで。TC10C Rev06内蔵と同一。待機電流1.5ｍA程度TC20A、10A級DCDCなどの温調空冷に。20VDCファン付き600円
■ NchFETハイサイドスイッチ ■入力電圧範囲8-15V　
 NchFETロードSW-LFPAK版、49*49、PSMN0R9-25YLD 4個使用・入出力端子2個並列残り2・違いが解る方に！ 2個セット4,000円
クリックポスト便185円		  M4ネジ式端子2個並列、30A、FET4個使用ハイパワー型、オフ逆流防止、動作電流6.77mA、待機電流0.17mA、マイコン制御可、アルミ板無しで放熱不要。取付スペーサ付き。端子間オン抵抗3ｍΩ
 NchFETロードSW D2PAK7pin、49*49、IRF1324STRL-7PP2個使用New！ 2個セット3,400円
クリックポスト便185円		  M4ネジ端子採用、新独自回路、オフ逆流防止、12V-20Aオンオフ可能。アルミ板サンドイッチ放熱、20A程度のオンオフ、動作電流6.77mA、待機電流0.17mA、5Vマイコン制御可端子間オン抵抗3ｍΩ
 NchFETロードSW-LFPAK版、43*32、PSMN1R5-25YLD2個使用  2個セット2,400円クリックポスト便198円  M3ネジ端子ミニサイズ、20Ａ、10Aアルミ板無しで放熱不要。逆流防止、動作電流6.77mA、待機電流0.17mA、5Vマイコン制御可
端子間オン抵抗4ｍΩ
■ コントローボックス接続基板・走行充電付加回路基板 ■
 AVメータ接続基盤。5Vモバイルバッテリ版LCD接続用基盤　ピンオスメス付73*24　23*23 (OH、コンソール共用)、5V低電流キャンセラ基板2個付き  2,000円
クリックポスト便185円		  ＡＶメーター接続基板。他に200mVＬＣＤ，5Ｖモバイルバッテリ、ＬＡＮケーブルなどが必要です。ACC連動メータ電源リレー付き。メータ12Ｖ仕様はUSB-TYPECケーブル加工が必要.
詳細はＡＶパネルメーター
 モバイルバッテリ低電流キャンセラー低電流シャットオフ機能のキャンセル回路基板  2個組1,000円  5VモバイルバッテリをLCDAVメータの電源とする場合に。常時ブリーダー抵抗より1/10～1/100節電します。
 モバイルバッテリ低電流キャンセラー低電流シャットオフ機能のキャンセル回路基板入出力USB-TYPEAオスとメス  2個組1,500円  5Vモバイルバッテリを電源としてLEDライトなど低電流機器使用する時オートパワーオフ機能をキャンセルするものです。
 走行充電3路SWと何時でもナビ3路ＳＷ用の基盤セット。サブバッテリコントロールボックス内蔵用  1,000円
クリックポスト便185円		  ＳＷは付属せず。【何時でもナビ3路】はリレー方式20Ａ。SWは0.05Aで切替。待機電流はありません。走行充電3路SWの制作。
■ 余剰品処分 ■他の基板ご注文時に同梱発送します
 電源取出しヒューズタップ平型ヒューズ用でリード線は1.25ｓｑ　30個有  無料進呈  間違えて購入したもの・平型ヒューズの車両向け
モーメンタリ型プッシュスイッチ電球色  オルタネートSW（プッシュロック）LED12V用抵抗入り16φ赤残り10個、12φ青残り2個 16φ250円
12φ200円		  信号切替用、凸型1A程度迄。SW単品。12V抵抗内蔵無極性、余剰在庫限りFETスイッチ、走行充電器オンオフSWに。ナビ追加ACCSWに
注；【何時でもPW】【何時でもナビ】【MSPSW】には使用不可
■ HPに掲載した各種PWB
POTC-40　　　　
生PWB左右接続、制御基板セット		 無償   モニター報告頂ける方。部品提供も、ご相談ください
 HPで公開した各種基板の生基板は在庫があれは無償配布します。（ご寄付は歓迎） 無償  入手難の部品はお問合せ下さい。お一人1枚です。
 その他製作記事のPCB、PWB、各種、試作完成基板、余剰部品が有ります。記事中で入手が難しい部品などお問合せ下さい。
★不具合の問合せ、その他の質問について 出来るだけ詳しく、状態,状況,条件を記載して下さい。"動作しない"　など漠然とした内容にはお答えできません。当サイトの関連事項に限ります。
★取付時の注意事項
  1. プラス側を先に接続。逆接に注意。基板の端子表示を確認して取付。端子接続時名称をシルク印刷しています。シルク表示に従って下さい。
  2. 要所にヒューズを入れる事。配線サイズにも注意。
  3. 基板アルミ板にドリルする時は削り屑が基板内に入らぬ様にテーピング養生して下さい。
  4. 未配線の端子部はテーピング保護し、ショートに注意して下さい。
  5. 電源投入前に誤配線等無いか、再確認してください。

 運営者情報		 目的；個人が趣味で開発したキャンピングカー車中泊用途車両等に組込用基板として、最小単位での販売配布するものでモニター報告して頂き開発原資、スキル向上に役立てたいと考えています。必ず設置完了動作報告ご協力お願いします。
販売対象：電気知識のある方、趣味として共有できる方からのご注文のみお受けいたします。業者様からの商用でのご注文はご遠慮お願いします。
無償配布；個人使用目的で自作される方には基板等の無償配布も行っています。
